STL in STEP umwandeln: Netze als Volumenkörper in Alibre Design

Ein Kunde schickt eine Halterung als STL-Datei, heruntergeladen aus einem Druckportal. Daran soll ein eigenes Bauteil angepasst werden: Bohrbild abnehmen, Anlageflächen übernehmen, ein Gegenstück konstruieren. In Alibre Design fehlt dafür ein Körper, an dem sich messen, schneiden und referenzieren lässt.

Der Konverter „STL zu STEP für Alibre“ schließt diese Lücke. Er erzeugt aus dem Netz einen geschlossenen STEP-Volumenkörper, der sich in Alibre Design öffnen und als Referenz verwenden lässt. Was er leistet und was nicht, beschreibt dieser Beitrag.

Warum STL in Alibre nicht direkt weiterhilft

Eine STL-Datei enthält nur Dreiecke. Die ursprünglichen Skizzen, Maße und Konstruktionsschritte sind darin nicht mehr vorhanden, auch wenn das Teil ursprünglich in einem CAD-Programm entstanden ist. Eine Bohrung ist in der STL keine Bohrung mit Durchmesser mehr, sondern eine Folge schmaler Dreiecke, die einen Zylinder annähern.

Der Konverter ändert daran nichts. Er erzeugt einen facettierten STEP-Volumenkörper, also einen Körper aus ebenen Dreiecksflächen. Dieser dient als Modellierreferenz. Eine rekonstruierte parametrische CAD-Datei mit Features und Maßen entsteht dabei nicht.

Was der Konverter macht

Die Umwandlung läuft in fünf Schritten ab, die im Protokoll des Werkzeugs einzeln nachvollziehbar sind:

1. Ausrichten. Das Netz wird an seinen ebenen Flächen achsparallel ausgerichtet und im Ursprung zentriert. Auf Wunsch entfällt dieser Schritt, dann bleibt die Lage aus der STL erhalten.
2. Reparieren. Kleine Löcher werden geschlossen, lose Splitter entfernt und nicht-mannigfaltige Kanten und Knoten aufgetrennt. Ist das Netz danach nicht wasserdicht, werden fast deckungsgleiche Knoten im Abstand von 0,05 mm verschweißt und die Reparatur wiederholt. Die Dreiecke werden einheitlich nach außen orientiert, Hohlräume nach innen.
3. Reduzieren. Das Netz wird mit der Bibliothek meshoptimizer vereinfacht, bis es die Toleranz der gewählten Stufe innerhalb der Flächengrenze einhält.
4. Prüfen. Geschlossenheit, Mannigfaltigkeit, Anzahl der Schalen und Volumen werden kontrolliert, die Abweichung wird gemessen.
5. Schreiben. Das Ergebnis wird als STEP AP214 in Millimetern gespeichert.

Eingelesen werden binäre und ASCII-STL-Dateien.

Die Umwandlung läuft vollständig im Browser. Keine Datei wird hochgeladen, und die Seite lädt nichts aus dem Internet nach. Sie funktioniert daher auch ohne Internetverbindung, Konstruktionsdaten bleiben auf dem eigenen Rechner. Die Oberfläche steht auf Deutsch und Englisch zur Verfügung.

Benutzung

1. Die HTML-Datei in einem aktuellen Browser öffnen.
2. Eine oder mehrere STL-Dateien in das Ablagefeld ziehen oder per Klick auswählen. Mehrere Dateien werden nacheinander umgewandelt. Zum Ausprobieren gibt es ein Beispielteil (verkippter Quader mit offener Ecke).
3. Die Qualitätsstufe wählen (Tabelle unten).
4. Lage festlegen. Ohne Haken bei „Lage und Koordinaten der STL beibehalten“ wird das Teil an seinen ebenen Flächen achsparallel ausgerichtet und im Ursprung zentriert. Mit Haken bleibt die Lage aus der STL unverändert, etwa wenn das Teil zu einer vorhandenen Baugruppe passen soll.

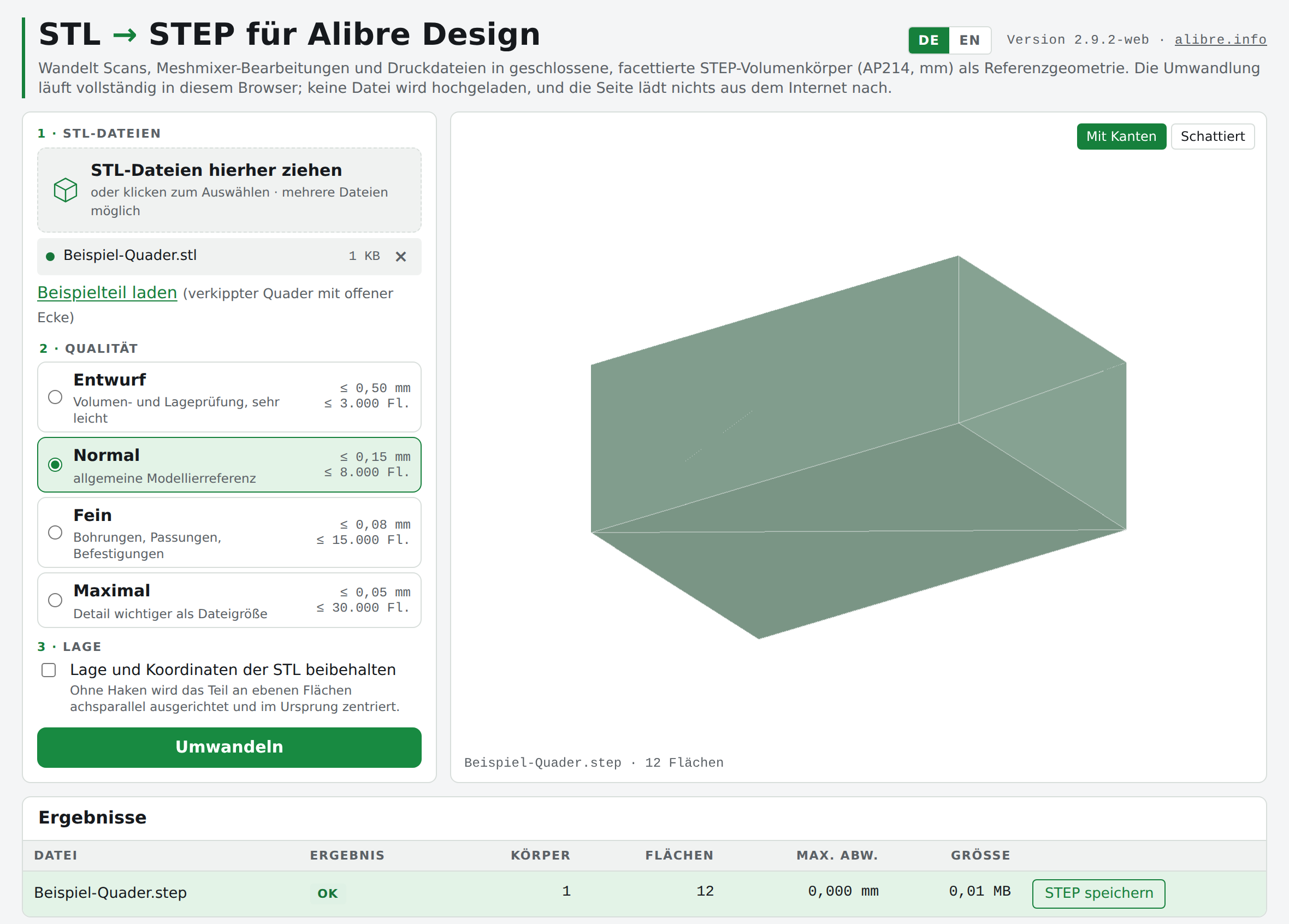

5. „Umwandeln“ klicken. Die Vorschau zeigt den facettierten Körper wahlweise „Mit Kanten“ oder „Schattiert“. Die Ergebnistabelle zeigt je Datei Ergebnis, Körper, Flächen, maximale Abweichung und Dateigröße, das Protokoll zusätzlich die mittlere Abweichung und alle Einzelschritte.
6. Je nach Ergebnis „STEP speichern“ oder „Trotzdem speichern“ wählen. Die STEP-Datei trägt den Namen der STL-Datei.

Die vier Qualitätsstufen:

Wenn das Netz defekt ist

Nicht jedes Netz lässt sich mit der eingebauten Reparatur in einen gültigen Volumenkörper überführen. Die Datei endet dann mit FEHLER, und das Werkzeug zeigt einen Hinweis auf den kostenlosen Onlinedienst Formware Online STL Repair. Die dort reparierte STL-Datei lässt sich anschließend erneut umwandeln.

Dabei ist ein Unterschied zu beachten. Der Konverter selbst verarbeitet alle Dateien lokal auf dem eigenen Rechner. Bei Formware wird die Datei dagegen auf deren Server hochgeladen. Nach Angabe von Formware werden Dateien nach dem Herunterladen gelöscht, spätestens nach sechs Stunden. Ob das für Kundendaten zulässig ist, muss im Einzelfall entschieden werden.

Die Prüfung: OK, WARNUNG, FEHLER

Jede Datei erhält eines von drei Ergebnissen.

OK. Ein geschlossener, mannigfaltiger Volumenkörper, bei dem keine der unten genannten Warnungen zutrifft. Die STEP-Datei wird über „STEP speichern“ abgelegt.

WARNUNG. Die Körper sind gültig und geschlossen, aber mindestens einer der folgenden Punkte trifft zu. Die STEP-Datei ist weiterhin speicherbar, über „Trotzdem speichern“. Was genau zutrifft, steht im Protokoll.

• mehrere getrennte Volumenkörper. Körper, die sich nur an Kanten oder Punkten berühren, lassen sich nicht zu einem gültigen Körper vereinigen. Sie werden als getrennte Körper in eine STEP-Datei geschrieben. Alibre Design öffnet eine solche Datei als Baugruppe mit einem Bauteil je Körper. Körper, die sich flächig berühren, werden vereinigt, wenn beide Berührflächen gleich vernetzt sind; sonst bleiben sie getrennte Körper.
• die maximale Abweichung überschreitet die Toleranz der Stufe, zum Beispiel weil die Toleranz innerhalb der Flächengrenze nicht erreichbar war.
• die Abmessungen des Ergebnisses weichen von der Eingabe stärker ab als der größere von zwei Werten: doppelte Toleranz oder 1 % der größten Abmessung. Das deutet darauf hin, dass die Reparatur Geometrie entfernt oder ergänzt hat.
• das Volumen weicht um mehr als 3 % ab. Verglichen wird mit dem Originalnetz, wenn dieses bereits wasserdicht war, sonst mit dem reparierten Netz.

FEHLER. Es ist kein gültiger Volumenkörper entstanden: Der Körper ist nicht geschlossen, nicht mannigfaltig oder hat kein positives Volumen. In diesem Fall wird keine STEP-Datei angeboten.

Wichtig für die Einordnung: Die gemeldete Abweichung wird gegen das reparierte Netz gemessen, nicht gegen die ursprüngliche STL. Gemessen wird in beide Richtungen, vom Ergebnis zum reparierten Netz und zurück, an Knoten, Kantenmitten und Flächenschwerpunkten. Die maximale Abweichung ist der ungünstigste gemessene Punkt, die mittlere Abweichung der typische Fehler über die Oberfläche. Hat die Reparatur ein Loch geschlossen oder einen Splitter entfernt, steht diese Änderung nicht in der Abweichung. Sie kann nur über die Prüfung der Abmessungen auffallen, und über die Volumenprüfung nur dann, wenn das Originalnetz wasserdicht war. Deshalb ersetzt die Abweichung keinen Blick auf das Ergebnis.

Technische Eckdaten

• Version: 2.9.2-web
• Eingabe: STL binär und ASCII, mehrere Dateien je Durchgang
• Ausgabe: STEP AP214, Einheit Millimeter, facettierter Volumenkörper, Hohlräume bleiben erhalten
• Verarbeitung: vollständig lokal im Browser, eine einzelne HTML-Datei ohne externe Ressourcen
• Sprachen: Deutsch, Englisch
• Dateigröße: nach Angabe im Werkzeug wächst die STEP-Datei um etwa 1 MB je 1.000 Flächen

Bekannte Einschränkungen

• Keine glatten oder parametrischen Flächen. Zylinder, Kugeln und Freiformflächen bleiben Dreiecksfacetten. Das Ergebnis ist Referenzgeometrie, keine Fertigungsgeometrie.
• Kein Ersatz für eine Prüfung der reparierten Form. Die Reparatur schließt Löcher und entfernt Splitter automatisch. Ob das Ergebnis der gewünschten Form entspricht, muss am Modell selbst geprüft werden.
• Hoher STEP-Umfang bei vielen Dreiecken. Nach der Faustregel oben ergeben 30.000 Flächen in der Stufe „Maximal“ eine STEP-Datei in der Größenordnung von 30 MB.
• Offene Flächen ohne Wandstärke (Bleche, Schalen, einzelne Flächenstücke) lassen sich nicht in einen Volumenkörper umwandeln.

Herkunft und Lizenz

Die deutsche Fassung und die Browser-Anwendung stammen von Ralf Schrödter, alibre.info / O-Punkt CAD GmbH. Grundlage ist das Projekt stl-to-step-alibre von Mario (mariogt) unter MIT-Lizenz.

Zur Vereinfachung der Netze ist die Bibliothek meshoptimizer von Arseny Kapoulkine eingebettet, ebenfalls unter MIT-Lizenz. Die Anwendung selbst steht unter der MIT-Lizenz. Die vollständigen Lizenztexte stehen im Quelltext der Seite.

Das Werkzeug wird kostenlos für die Alibre-Anwender-Community bereitgestellt. Die Nutzung erfolgt ohne Gewährleistung. Rückmeldungen und Verbesserungsvorschläge sind willkommen.

Änderungen

2.9.2 (27.09.2026) Erste Veröffentlichung auf blog.alibre.info.
