U-Profile UPN und UPE: Maßtabelle nach EN 10365

U-Profile UPN und UPE: Maßtabelle nach EN 10365
Werkzeug
Script herunterladen
Herunterladen ↓

Mit dem U-Profil-Generator entstehen U-Profile (Rinnenprofile) in Alibre Design als normgerechte 3D-Bauteile. Gewählt werden nur Bauart, Profil und Länge.

Voraussetzung für das Skript: Alibre Design Pro oder Expert ab V29 (Alibre Script ist in Atom3D nicht enthalten). Editionen vergleichen

Die Maße des Querschnitts

Beide Bauarten werden über dieselben Grundmaße beschrieben:

  • h: Profilhöhe
  • b: Flanschbreite
  • tw: Stegdicke
  • tf: Flanschdicke
  • r1: Ausrundung an der Steg-Innenecke (Wurzel)
  • r2: Ausrundung an der Flanschspitze (nur UPN)
  • sf: Flanschneigung in Prozent (nur UPN)

Bei UPE entfällt die Flanschneigung, und die Flanschspitze ist scharfkantig ausgeführt (kein r2).

Querschnitt U-Profil UPN 100 mit Bemaßung h, b, tw, tf, r1, r2 und 8 % Flanschneigung

Querschnitt UPN 100 nach EN 10365:2017, Maße in mm.

Maßtabelle UPN

Profilhbtwtfr1r2sf [%]
UPN 5050385,07,07,03,58
UPN 6565425,57,57,54,08
UPN 8080456,08,08,04,08
UPN 100100506,08,58,54,58
UPN 120120557,09,09,04,58
UPN 140140607,010,010,05,08
UPN 160160657,510,510,55,58
UPN 180180708,011,011,05,58
UPN 200200758,511,511,56,08
UPN 220220809,012,512,56,58
UPN 240240859,513,013,06,58
UPN 2602609010,014,014,07,08
UPN 2802809510,015,015,07,58
UPN 30030010010,016,016,08,08
UPN 32032010014,017,517,58,85
UPN 35035010014,016,016,08,05
UPN 38038010213,516,016,08,05
UPN 40040011014,018,018,09,05

Alle Maße in Millimeter.

Maßtabelle UPE

Profilhbtwtfr1
UPE 8080504,07,010,0
UPE 100100554,57,510,0
UPE 120120605,08,012,0
UPE 140140655,09,012,0
UPE 160160705,59,512,0
UPE 180180755,510,512,0
UPE 200200806,011,013,0
UPE 220220856,512,013,0
UPE 240240907,012,515,0
UPE 270270957,513,515,0
UPE 3003001009,515,015,0
UPE 33033010511,016,018,0
UPE 36036011012,017,018,0
UPE 40040011513,518,018,0

Alle Maße in Millimeter.

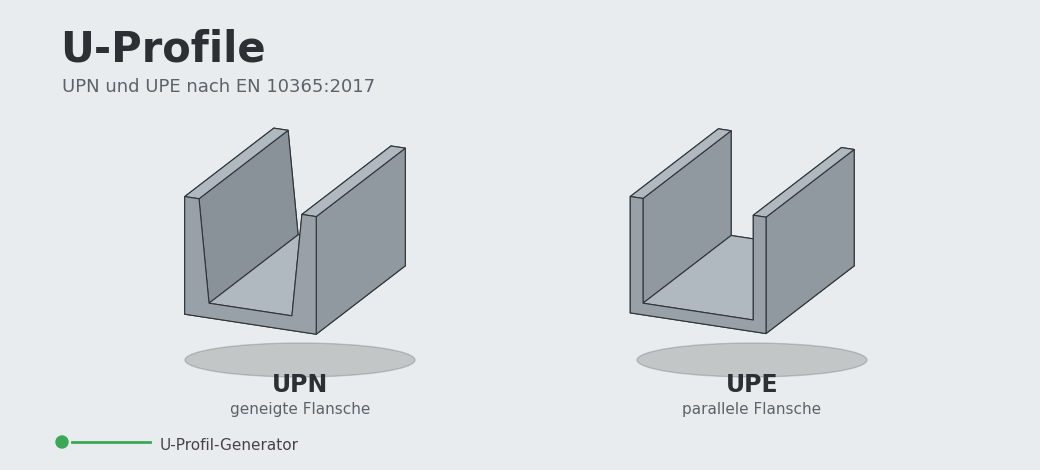

Zwei Bauarten nach EN 10365:2017

Die Maße beider Bauarten sind in EN 10365:2017 zusammengefasst (früher DIN 1026-1 für UPN, DIN 1026-2 für UPE).

Für gleich- und ungleichschenklige Winkel gilt mit DIN EN 10056-1 eine eigene Maßnorm. Maße, Gewichte und Werkstoffe dazu stehen im Beitrag Winkelstahl-Tabelle: L-Profile mit Maßen, Gewichten und Normen.

UPN hat geneigte Flansche: die Innenflächen der Flansche sind zur Flanschspitze hin abgeschrägt. Die Neigung beträgt 8 % für Höhen bis 300 mm und 5 % darüber. UPN ist die klassische, seit Langem verfügbare Reihe.

UPE hat parallele Flansche: die Innenflächen verlaufen parallel zur Außenfläche, der Flansch hat über die gesamte Breite eine gleichbleibende Dicke. UPE-Profile sind bei gleicher Höhe in der Regel breiter und tragfähiger als UPN.

Häufige Fragen

Was ist der Unterschied zwischen UPN und UPE?

UPN hat geneigte Flansche: Die Innenflächen fallen zur Spitze hin ab, um 8 % bei Höhen bis 300 mm und um 5 % darüber. UPE hat parallele Flansche mit gleichbleibender Dicke und keinen Radius r2. Bei gleicher Höhe sind UPE-Profile in der Regel breiter und tragfähiger.

Welche Maße hat ein UPN 100?

Nach EN 10365:2017 hat ein UPN 100 eine Höhe von 100 mm, eine Flanschbreite von 50 mm, eine Stegdicke von 6,0 mm und eine Flanschdicke von 8,5 mm. Die Radien betragen r1 = 8,5 mm und r2 = 4,5 mm, die Flanschneigung 8 %.

Welche Norm gilt für U-Profile?

Die Maße von UPN und UPE sind in EN 10365:2017 zusammengefasst. Früher galten DIN 1026-1 für UPN und DIN 1026-2 für UPE. Für Winkelstahl gilt mit DIN EN 10056-1 eine eigene Maßnorm.

Das Script

Der U-Profil-Generator ist ein AlibreScript für Alibre Design V29. Nach dem Start öffnet sich ein Dialog mit drei Eingaben:

  • Bauart: UPN oder UPE
  • Profil: die Profilliste passt sich der gewählten Bauart automatisch an
  • Länge: die Profillänge in Millimeter

Mit „OK“ entsteht ein neues Bauteil in einem eigenen Alibre-Fenster. Der Querschnitt wird als voll bestimmte, bemaßte Skizze aus Einzellinien erzeugt; die Skizzenmaße tragen sprechende Namen (b, tf, h und so weiter) und sind im Formeleditor wiederzufinden. Die Ausrundungen r1 (und bei UPN zusätzlich r2) werden als Verrundungen auf die Längskanten gesetzt. Für jedes Profil lässt sich so schnell eine ganze Längen-Serie aufbauen.

Hinweis

Die Community-Tools werden kostenlos für die Alibre-Anwender-Community bereitgestellt. Pflege und Weiterentwicklung erfolgen in Eigenregie der O-Punkt CAD GmbH. Die Nutzung erfolgt ohne Gewährleistung. Bei sicherheitskritischen Konstruktionen die Ergebnisse immer gegenprüfen. Rückmeldungen und Verbesserungsvorschläge sind willkommen.
