STEP nach GLB in sechs Szenen

Alle Zahlen stammen aus einer echten Baugruppe: einem Kraftstoffverteiler mit 112 Teilen und 33 Farben, exportiert aus Alibre Design als STEP AP242.

Was bei der Umwandlung ankommt

Die STEP-Datei im Schema AP242 trägt mehr als Flächen. Was davon in die GLB übergeht:

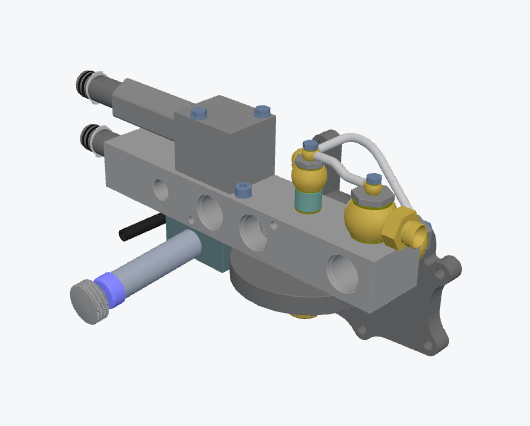

Kraftstoffverteiler, 112 Teile
Der Kraftstoffverteiler, wie ihn der Konverter nach der Umwandlung zeigt.
kraftstoffverteiler.stp
ISO-10303-21;
FILE_SCHEMA(('AP242_MANAGED_
  MODEL_BASED_3D_ENGINEERING'));
NEXT_ASSEMBLY_USAGE_OCCURRENCE
  ('4090 001.1-33',
   'Zylinderschraube M8x60');
COLOUR_RGB('',1.,0.502,0.);
COLOUR_RGB('',0.,0.502,0.753);

5,11 MB Text

→
kraftstoffverteiler.glb
  • ✓Baugruppenbaum, zweistufig verschachtelt
  • ✓112 Bauteilnamen, unverändert
  • ✓33 Farben, Wert für Wert aus der STEP-Datei
  • ✓Millimeter, richtig skaliert

7,52 MB binär, eine einzige Datei

Die Dateigröße bestimmst du

Vier Stufen legen fest, wie fein Rundungen in Dreiecke zerlegt werden. Gemessen an derselben Baugruppe:

Grob 167.122 · 4,10 MB Mittel 340.456 · 7,52 MB Fein 831.172 · 16,95 MB Sehr fein 3.178.136 · 65,32 MB

Faktor 19 zwischen der ersten und der letzten Zeile. Für eine Webseite reicht grob bis mittel. Die Zahlen sind Dreiecke und Dateigröße.

Struktur und Namen bleiben erhalten

Der Baugruppenbaum steht nach der Umwandlung so da wie im CAD, mit den Bezeichnungen aus der Konstruktion:

Master-ASM- Kraftstoffverteiler cpl.
4090 001.1-0-1 Halter cpl.
4090 001.1-1 Halter
4090 001.1-4 Gewindenippel
4090 001.1-2 Verteilergehäuse
4090 001.1-30 O-Ring 30x4
4090 001.1-33 Zylinderschraube M8x60 ISO 4762
4090 001.1-36 U-Scheibe DIN 125-8,4
4090 001.1-0-2 ZB-Ventil 0,2 bar cpl.
4090021-0 Handpumpe cpl.
… 120 Zeilen insgesamt

Hineinschauen und nachfärben

In der Teileliste blendet ein Klick auf den Namen ein Teil aus, ein Klick auf das Farbfeld ändert seine Farbe. Was in der Vorschau passiert:

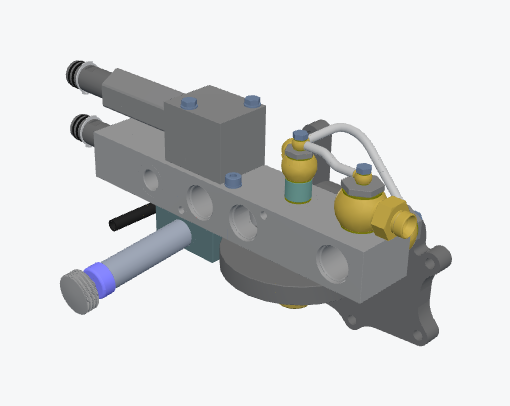

Baugruppe vollständig
Vollständig

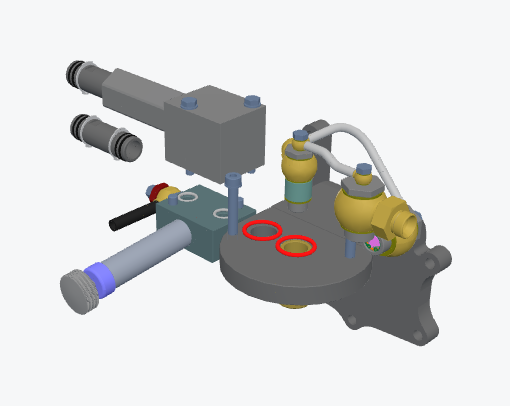

Verteilergehäuse ausgeblendet, O-Ringe sichtbar
Gehäuse ausgeblendet, die O-Ringe werden sichtbar

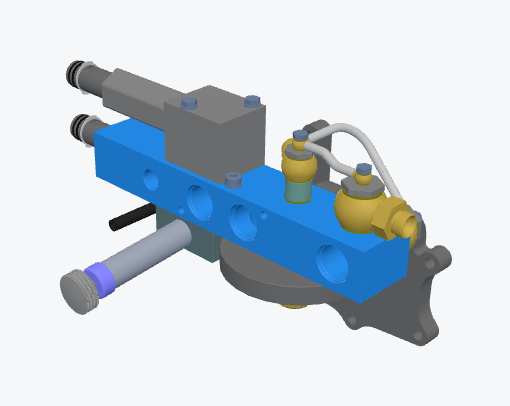

Verteilergehäuse in Blau
Farbe des Gehäuses auf Blau geändert

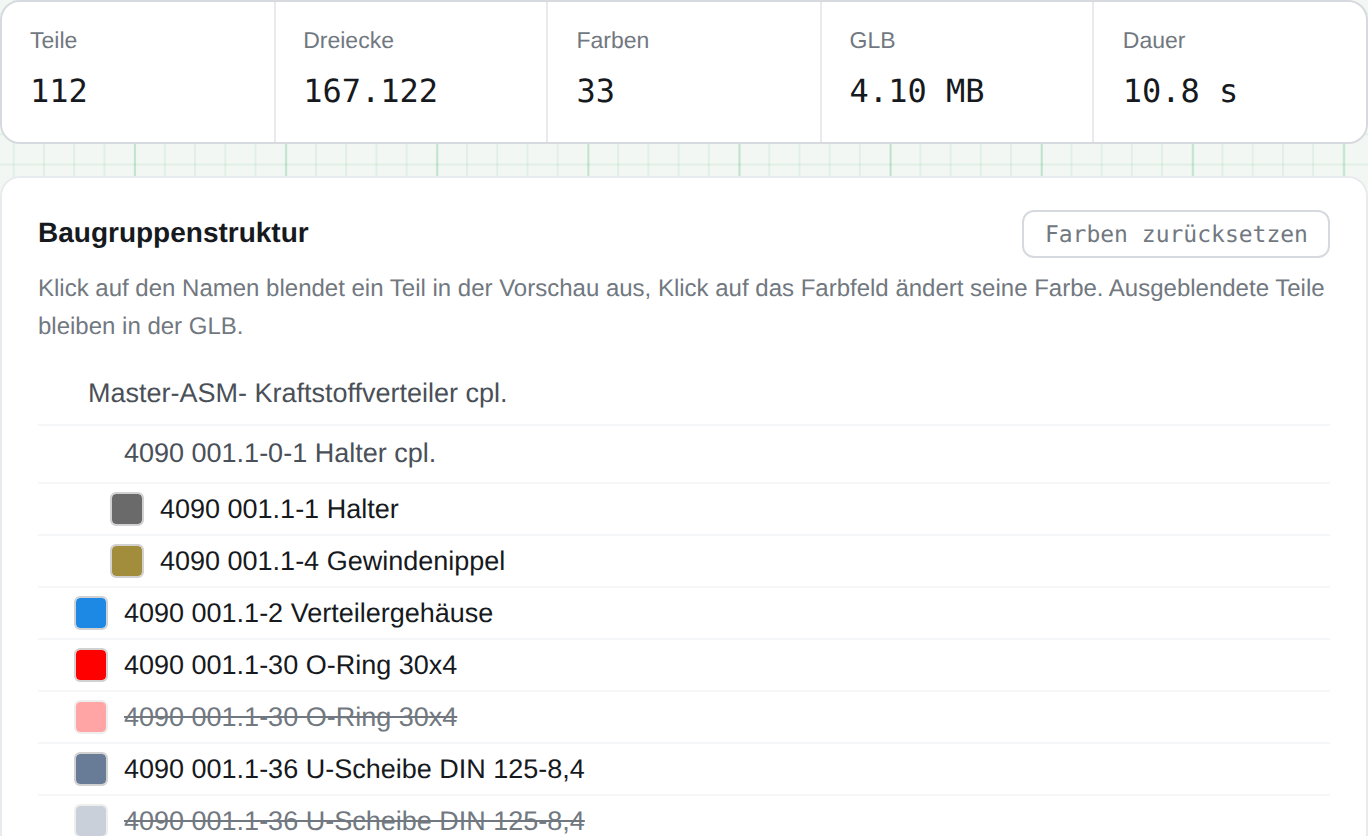

Teileliste mit ausgeblendeten Teilen und geänderter Farbe
Dieselbe Änderung in der Teileliste.

Ausblenden gilt nur für die Ansicht. Die GLB enthält weiterhin jedes Teil.

Farbe ändern wirkt dagegen bis in die gespeicherte Datei. Wer die Farben im CAD vergessen hat, muss dafür nicht zurück in die Konstruktion.

Ein Knopf stellt die Werte aus der STEP-Datei wieder her.

Das Modell verschicken

Der Konverter schreibt auf Wunsch einen fertigen Viewer. Was beim Empfänger passiert:

⬛
Umwandeln, dann „Viewer speichern"
ZIP
✉
Als Anhang verschicken
540 KB
📂
Entpacken, Ordner öffnen, HTML doppelklicken
ein Klick
🔄
Modell dreht sich im Browser
ohne Installation

Die HTML-Datei allein wäre 1,1 MB groß, und viele Mailserver lehnen HTML im Anhang grundsätzlich ab. Als ZIP geht sie durch.

Nichts verlässt den Rechner

Der Konverter ist eine einzelne HTML-Datei. Herunterladen, doppelklicken, arbeiten.

  • ✓Keine Installation, kein Add-in, keine Einträge in der Registry
  • ✓Keine Datei wird hochgeladen
  • ✓Keine Bibliothek von fremden Servern, keine Schriften, keine Nachverfolgung
  • ✓Funktioniert mit gezogenem Netzwerkstecker
  • ✓Läuft auch ohne CAD-System, vom USB-Stick, auf Handy und Tablet
0 ausgehende Verbindungen, gemessen im Browser
1 / 6

Der Konverter ist kostenlos und läuft in jedem aktuellen Browser.
